Model:YF-T80SF
FoxOring Transmitter
定向猎狐信号源
使 用 说 明 书
（在使用产品前，请仔细阅读使用说明书）
YF-T80SF型定向猎狐信号源是在3.50—3.60MHz 频段内拍发特定信号的专用设备，是根据国家体育总局
在2020年审定的“无线电测向竞赛规则”的要求，为更好地开展简便易行的80米波段短距离定向猎狐无线电测向
活动而设计生产的，适用于国际、国内各类无线电测向竞赛、活动。
本机采用微电脑控制电路，内置大容量可充电锂电池组，充电采用智能平衡充电路，充电电压精确，对锂电池组
做到短路、过压、过载、低压保护，提高了充电的安全可靠性，延长了电池组的寿命。本机功能齐全，可选择
发射频道和台号，具有低电压提醒功能，便于用户掌握机器工作状态。本机体积小巧、使用简单、操作方便，
工作可靠。
一、主要规格、性能参数：
1、工作频率：
YF-T80SF 型频率在频道1（3.53MHz）、频道2（3.55 MHz）、频道3（3.57 MHz）、频道4（3.57MHz）中选择，
出厂前设定单个信号源呼号标识（具体参见第11项）；
YF-T80SF36型频率在频道1（3.53MHz）、频道2（3.55 MHz）、频道3（3.57 MHz）、频道4（3.57MHz）中选择，
信号源呼号根据需求在台号组合旋钮中选择（具体参见第11项）。
2、发射模式：A1A，电码键控载波自动连续拍发（CW）等幅电报，编码速度10至12WPM字符每分钟或14至16WPM字符每分钟。
3、发射功率（PEP）：≥0.02W，接收距离以R3500D(P)接收机约100-200米。
4、发射天线：垂直极化方式发射；SMA接口，不锈钢拉杆天线1.00m。
5、频率稳定度：不劣于50×10-6。
6、整机工作效率：约30%。
7、设备控制键：YF-T80SF型：电源、频道选择；YF-T80SF36型：电源、频道选择、台号选择。
8、供电电源：机内配置2900mAH（典型值）DC8.4V 锂电池组。
9、主机体积（长、宽、高）：YF-T80SF：80×70×95mm。
10、机身重量：YF-T80SF型约320 g，YF-T80SF型约380g（含电池）。
11、信号源标识及电码格式见下表：
-
|
序号
|
台标
信号源呼号
|
组合编号
|
 莫尔斯电码
|
频道频率
工作方式
|
发码速度
|
|
0
|
0
|
0A
|
— — — — —
|
频道1：3.53MHz
或频道2：
3.55 MHz
或频道3：
3.57MHz
不间断连续
发射电码
信号
|
50字符/
12-14
WPM
/每分钟
|
|
1
|
1（MOE）
|
1A
|
— — — — — ·
|
|
2
|
2（MOI）
|
2A
|
— — — — — ··
|
|
3
|
3（MOS）
|
3A
|
— — — — — ···
|
|
4
|
4（MOH）
|
4A
|
— — — — — ····
|
|
5
|
5（MO5）
|
5A
|
— — — — — ·····
|
|
6
|
6
|
0B
|
—····
|
|
7
|
7
|
1B
|
— —···
|
|
8
|
8
|
2B
|
— — —··
|
|
9
|
9
|
3B
|
— — — —·
|
|
10
|
A
|
4B
|
·—
|
|
11
|
B
|
5B
|
—···
|
|
12
|
C
|
0C
|
—·—·
|
|
13
|
D
|
1C
|
—··
|
|
14
|
F
|
2C
|
·· —·
|
|
15
|
G
|
3C
|
— —·
|
|
16
|
J
|
4C
|
·— — —
|
|
17
|
K
|
5C
|
— · —
|
|
18
|
L
|
0D
|
·—··
|
|
19
|
M
|
1D
|
— —
|
|
20
|
N
|
2D
|
— ·
|
|
21
|
O
|
3D
|
— — —
|
|
22
|
P
|
4D
|
·— —·
|
|
23
|
Q
|
5D
|
— —·—
|
|
24
|
R
|
0E
|
·—·
|
|
25
|
U
|
1E
|
··—
|
|
26
|
V
|
2E
|
···—
|
|
27
|
W
|
3E
|
·— —
|
|
28
|
X
|
4E
|
—··—
|
|
29
|
Y
|
5E
|
—·— —
|
|
30
|
Z
|
0F
|
— —··
|
|
31
|
1F（MOE）
|
1F
|
— — — — — ·
|
70字符
14-16
WPM
/每分钟
|
|
32
|
2F（MOI）
|
2F
|
— — — — — ··
|
|
33
|
3F（MOS）
|
3F
|
— — — — — ···
|
|
34
|
4F（MOH）
|
4F
|
— — — — — ····
|
|
35
|
5F（MO5）
|
5F
|
— — — — — ·····
|
3.57MHz
|

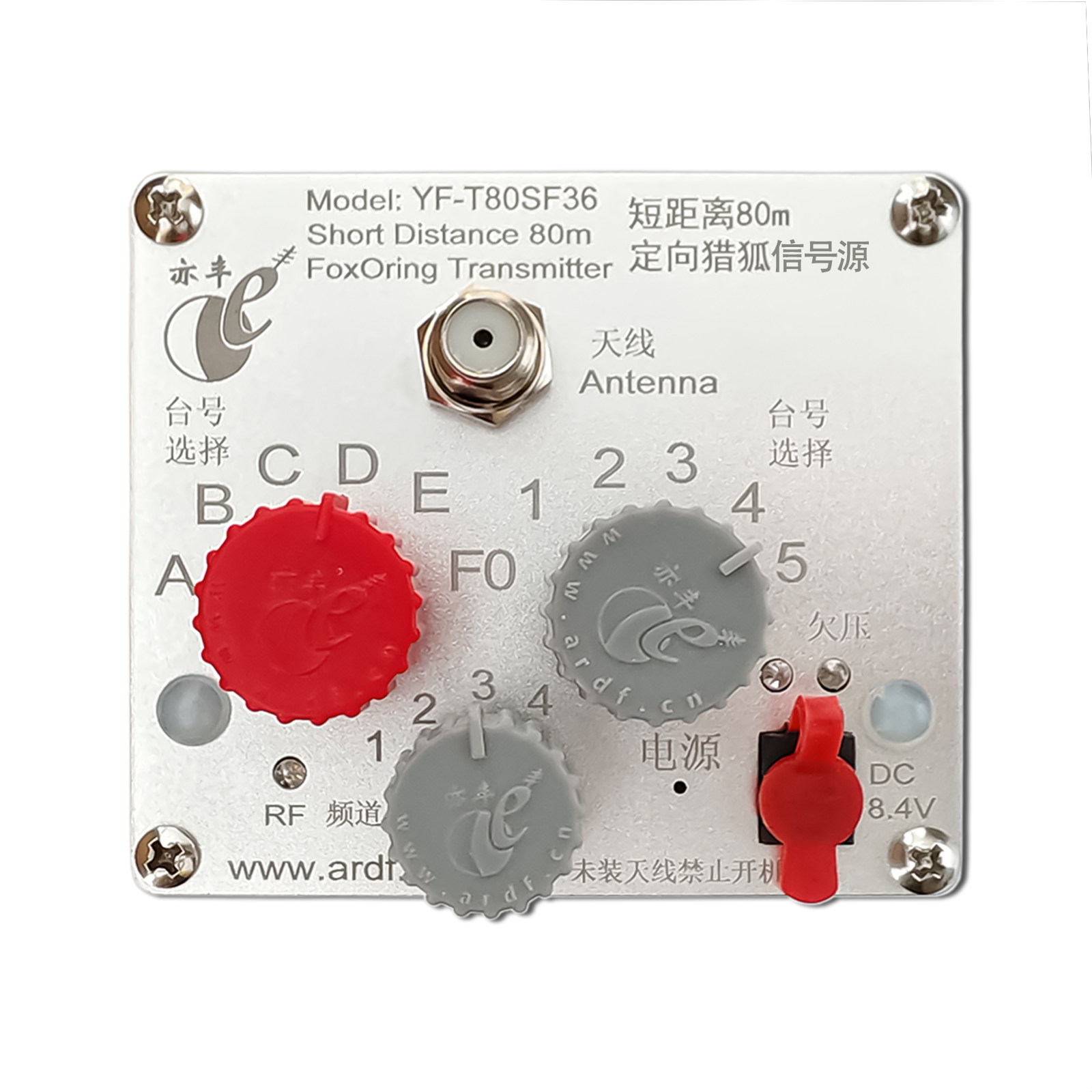

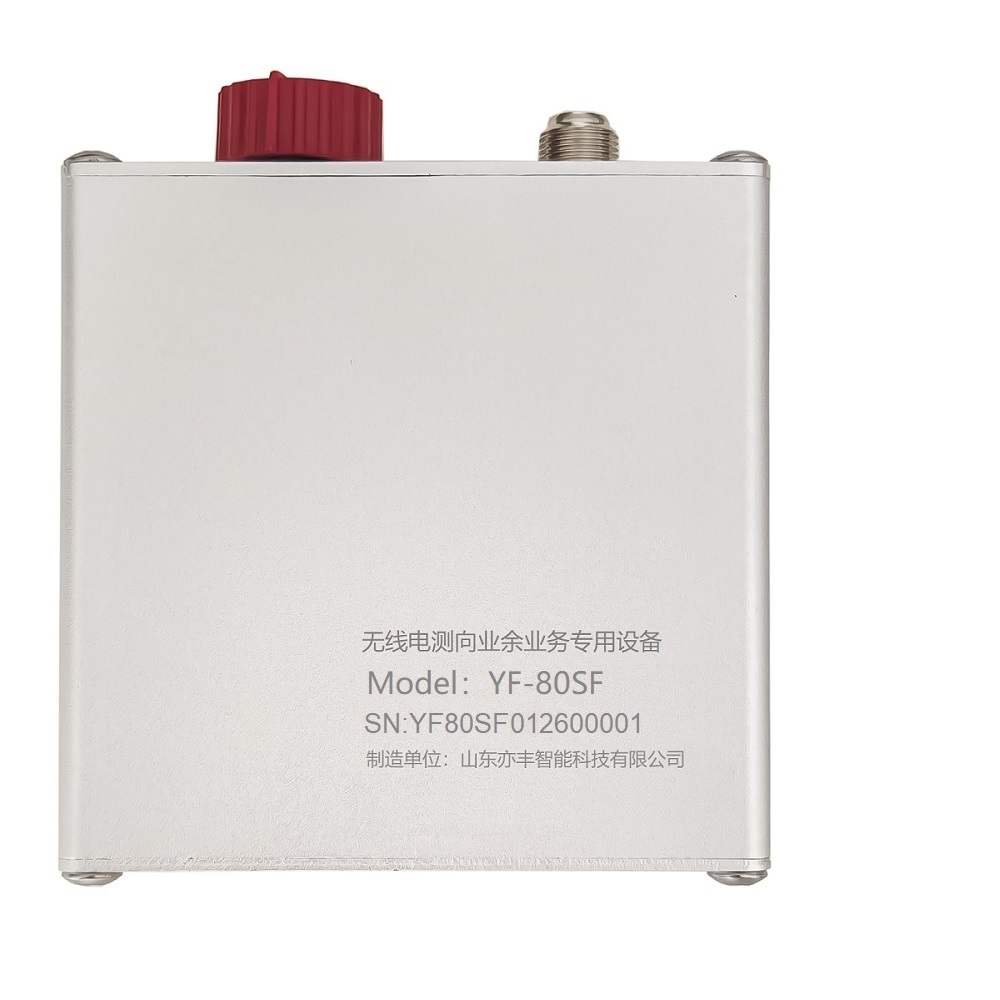

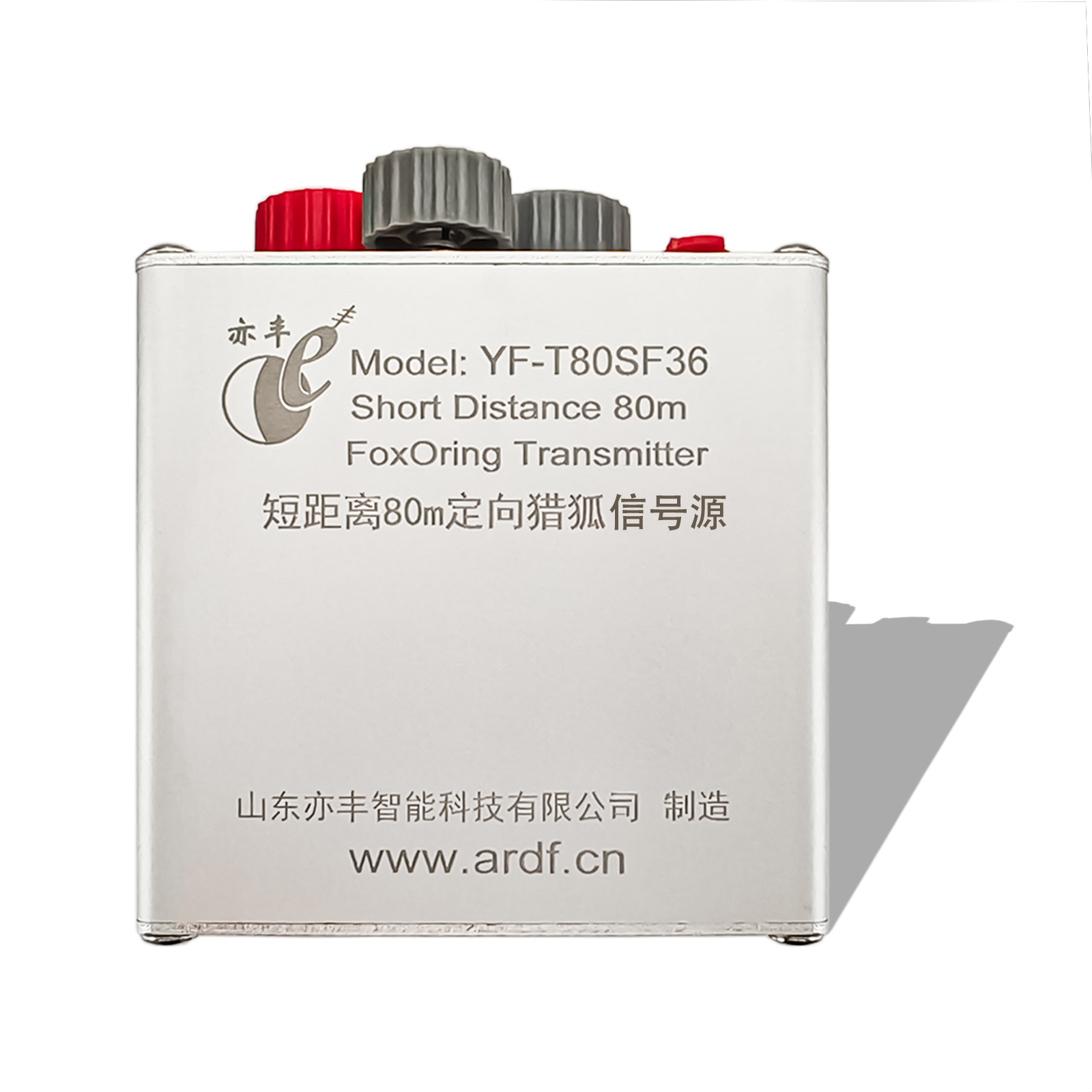

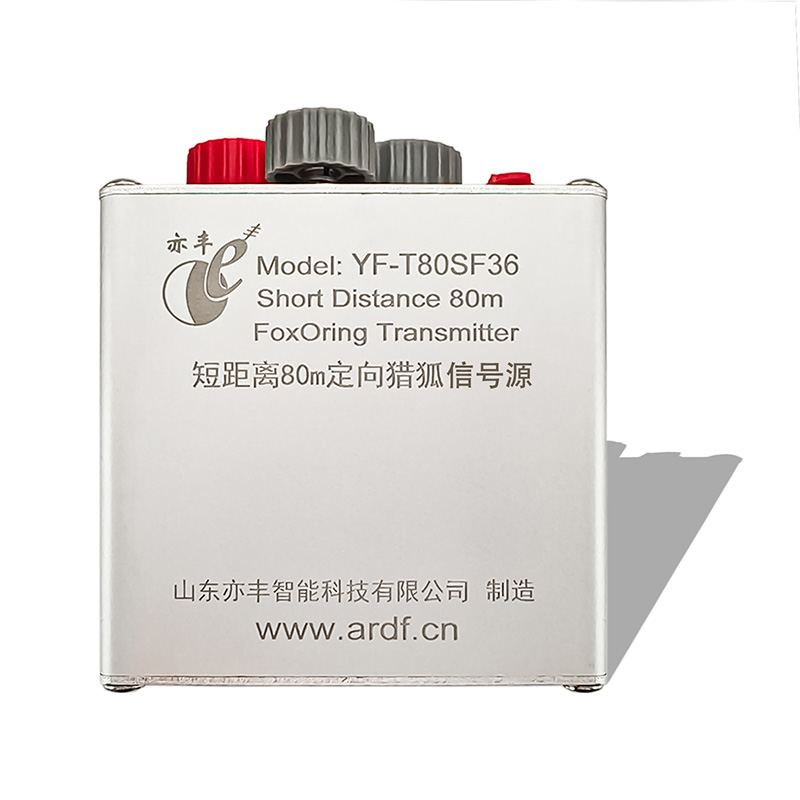

二、操作使用说明（信号源外观参见附图）：
1、供电电源安装：首先检查电源是否供电：将天线接口按顺时针方向旋紧在天线头上，装好天线，
用捅针（附赠的别针或曲别针或手机卡针等）插入机器右下方标识电源的小圆孔中，稍微用力按压一次，
检查红色电源指示灯是否点亮（有时为运输要求，需要将锂电池与设备断开连接装置）；LED红灯亮，
表示电源开关打开。否则，需要重新连接锂电池，要确认电源开关置在关闭状态，将设备面板上的螺丝拧出，
卸下面板，将机内电源线插头插在对应的电源插座上，再装好面板。

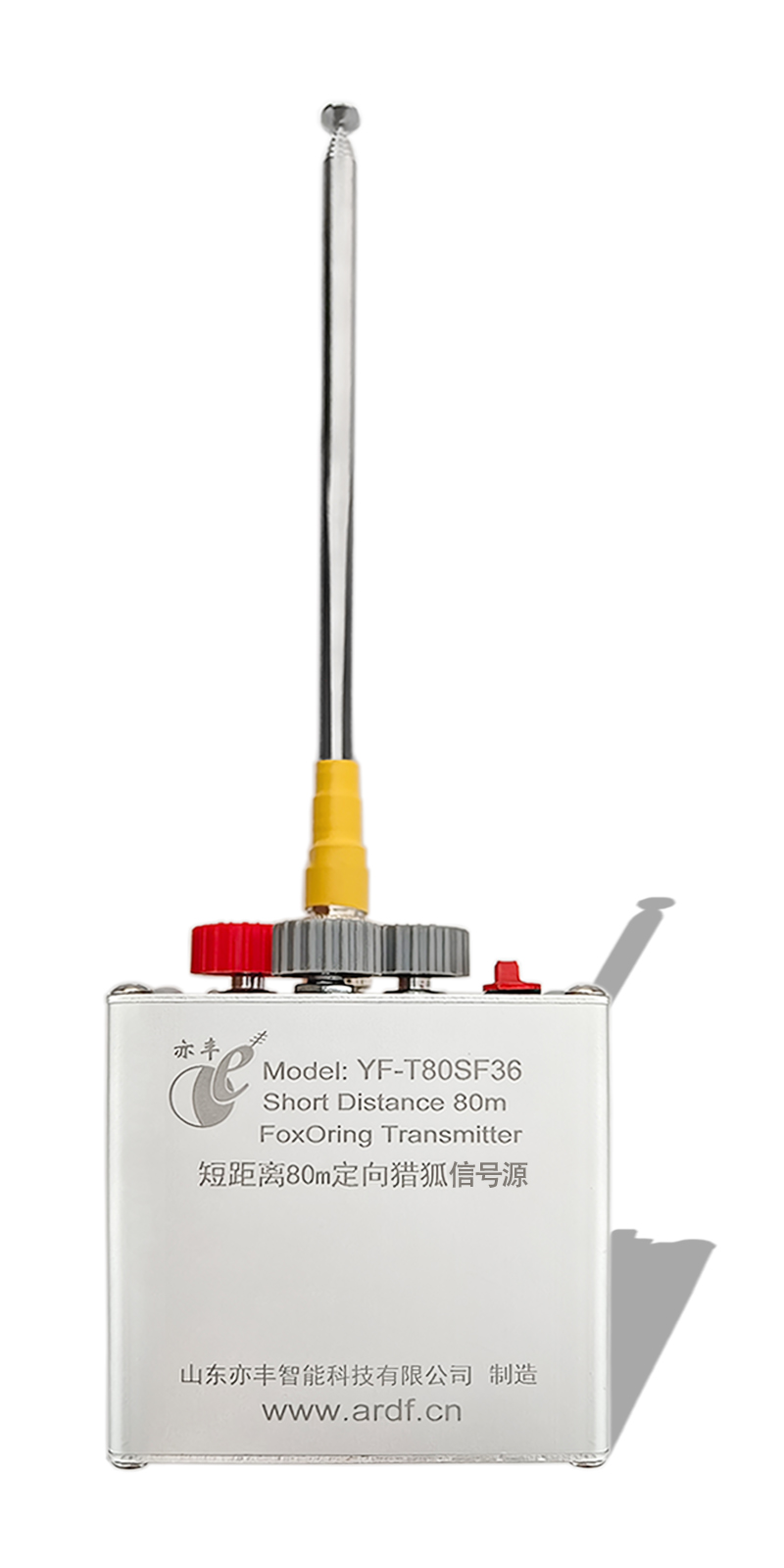

2、天线及固定地插杆安装：将随机所附的不锈钢直立拉杆天线轻轻地全部拉出展开，然后将天线接口
按顺时针方向旋紧在天线头上即可；根据地形选择使用固定地插杆，此杆作用：防止大风天气将机器吹倒；
将机器稳固于地面。使用方法：将固定地插杆顺时针旋入设备底板螺丝孔，旋紧后将地插杆全部插入地内即可。
3、信号源工作：用户在开机前按需要将设备键开关设置好“频道”“台号”。选定所需频道和信号源呼号标识，
信号源开机后即按预置频道和台号拍发相对应的电码呼号，连续工作。开机后频道、台号开关锁死，再次设置频道和台号无效。
4、关机：使用完毕，用捅针插入机器标识电源的小圆孔中，稍微用力按压一次，LED红灯灭，表示电源开关关闭。
将发射天线拆卸下来，由天线根部到顶端依次全部收缩，若使用固定地插杆，拆卸后与其他物件一齐装入设备包。
5、如信号源使用中，最右侧“欠压”指示灯亮起，则说明电池电量耗尽，信号源不能正常工作，应尽快充电。
6、直流5.5-2.5mm电源接口：可通过此接口给机内锂电池组充电；充电一次可连续工作20多个小时；
充电时对每节锂电池分别检测，充电，先恒流再恒压的充电方式，接近饱和时涓流充电 直到充满；
充电过程中红色LED灯亮，当电池充满时，LED灯变成绿色，常亮。
三、注意事项：
1、在信号源架设时，应注意：
（1）周围环境对发射效率有重大影响，架设时应尽量选择不被高大建筑物、铁塔电杆、
潮湿树木等能强烈吸收、反射电波的物体所屏蔽的地方。天线应尽量远离金属物及潮湿物体。
（2）整机应避免雨淋或受潮，炎热气候下使用时应避免阳光直射。
（3）信号源未安装发射天线，禁止开机，否则会造成发射电路损坏，信号源出现严重故障。
2、必须注意锂电池的正确使用、维护及充电。电池过度放电会导致电池报废，
每次设备使用完毕或电池电压过低时，请及时充电(放电截止电压6V,充电截止电压8.4V)；
否则，锂电池组无法再次充电！如设备长时间不用，应当每2个月定期充电维护一次；
严禁拆解、短路电池，因极有可能造成短路起火。
3、本产品在不断改进中，如有变动，恕不通知召回已售产品，敬请谅解！
四、售后服务：
本产品享受三包服务；质保期为：一年。如因质量问题或故障，享受7天内退货，
15日内换货；保修期内非人为损坏的商品发生故障后，免费提供保修服务；
商品终身提供维修服务。对于保修期内因以下原因造成的机械损坏或电路故障，不属于免费保修范围，可提供有偿维修服务：
1、商品因人为操作不当或意外以及自然灾害造成的故障或损坏；
2、私自拆卸设备以及无有效保修卡或有效票据的；
3、任何人为的商品外表的碰撞、刮伤；
4、发射设备的功放模块、功率晶体管等发热元件。
5、任何消耗易损件如锂电池组、天线、外套包装等。
6、售后服务电话：18888305900 13701202500

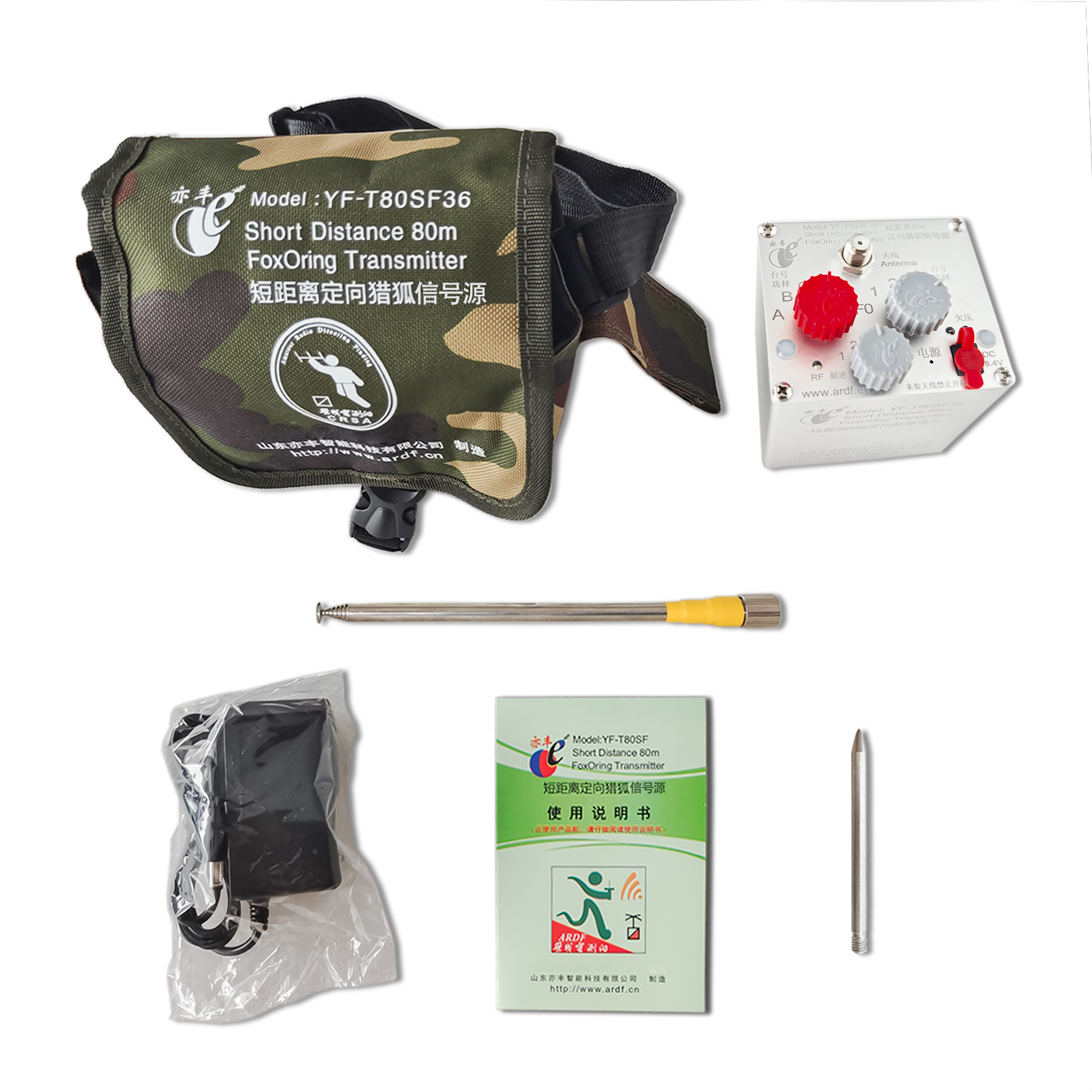

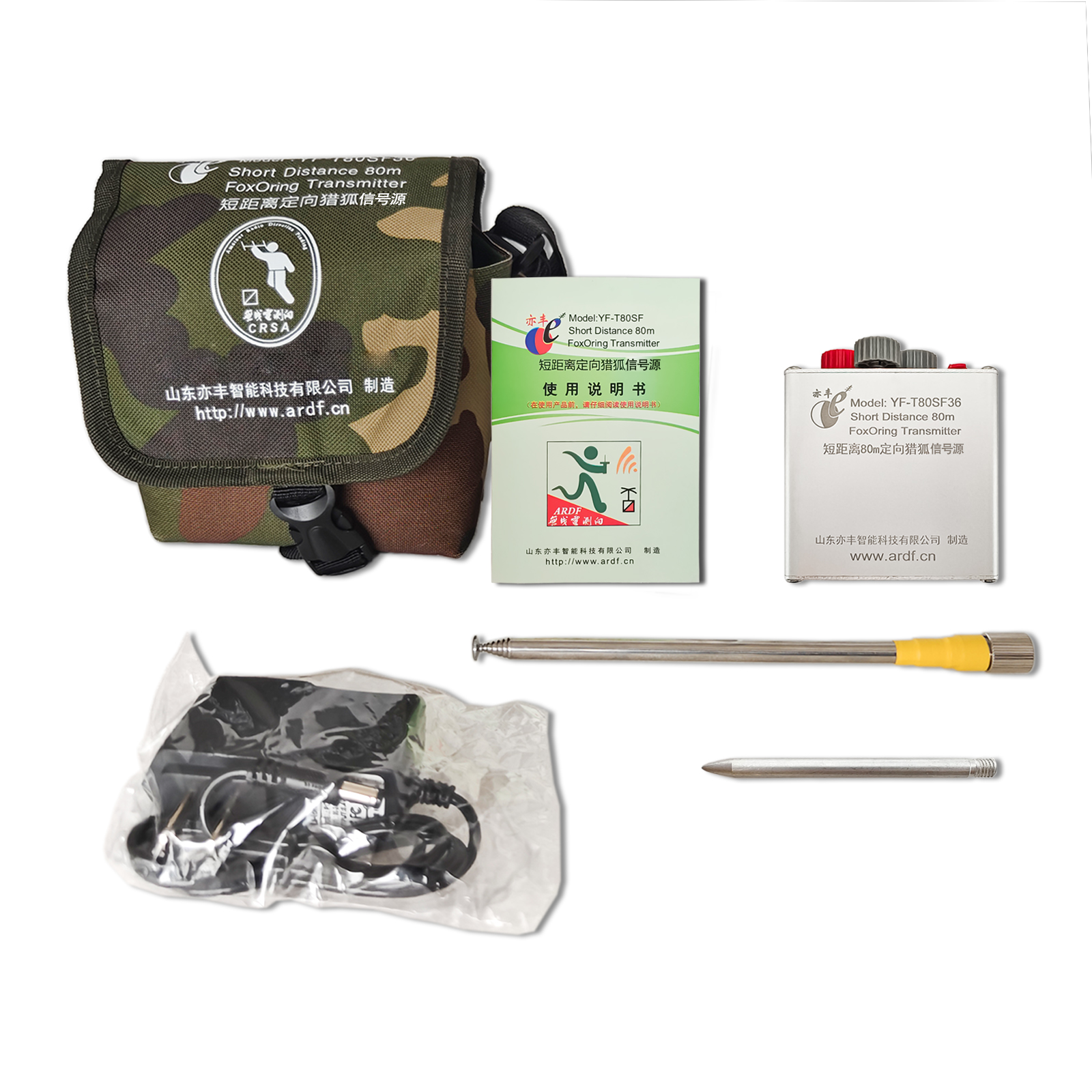

五、包装清单：
1、定向猎狐信号源（含内置锂电池组）Í 1部
2、锂电池充电器（8.4V/1000mA） Í 1只
3、不锈钢拉杆天线（展开1m） Í 1根
4、固定地插杆(80mm) Í1根
5、使用说明书 Í 1份
6、设备包 Í 1个
北京拓普雷科技有限公司 监制
Beijing TopRadio Science and Technology Co.Ltd.
地址：北京市通州区马驹桥商业街59号
山东亦丰智能科技有限公司 制造
Shandong Yifeng Intelligent Technology Co. Ltd.
地址：济南市长清区海棠路8366号晶格广场Z1-1303
电话/微信：业务18888305900 技术18888365900
QQ：1250080300 13701202500
E-mail：cardf@126.com
