PJ-80型测向机标图工具使用说明
从2006年起，全国青少年无线电测向锦标赛增加了“标图竞赛”，即利用指定的北京亦东方电子器材销售中心生产的PJ-80测向机，在地图上测绘出隐蔽电台的方向线，完成对其交叉定点作业。
为提高标图作业的准确性和速度，特提供一套PJ-80型测向机用标图工具。现按无线电测向标图的两个主要方法，分别介绍该工具的使用：
一、用测向机标划方向线
（一）、固定测向机：用双面胶带纸或自攻螺丝.将测向机

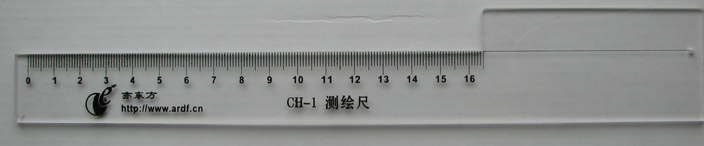

固定在测绘尺（见示意图1）上。注意：
1、保证测向机的中缝与测绘尺的边线的延长线重合。
2、用自攻螺丝固定时应先用￠1.5mm钻头在测向机底部打2
个孔，便于自攻螺丝旋进。
3、部分测向机磁性天线两端“哑点”的方向性有差别，
应通过试机选择方向准确清晰的一侧朝向测绘尺前端。
（二）、标定地图（即使地图上标注的磁北线与实地磁北线
一致 ）。
1、将地图用胶带纸固定在绘图板上。

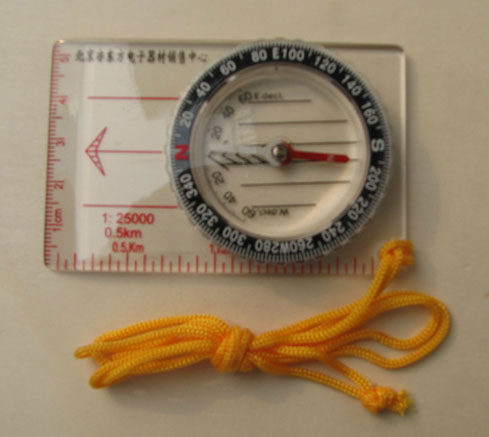

2、将指北针（见图2）前进方向箭头与地图中标注的磁北线重合（或平行），并转动指北针度盘使定向箭头（N极）与磁北线也重合。若此时指北针的位置影响标图作业，可将磁北线准确平移绘图板边缘，再进行此操作。
3、转动整个绘图板，使指北针磁针北的指向 前进方向箭头与度盘上的N极重合。
a、在进行其它操作时该地图位置不能有移动；
b、为操作方便、稳定，可将绘图杆平放在地面也可选用支架或塑料板凳等物体将绘图板托置于一定高度，但一定要避免地面或支架等物体上铁磁性物体对指北针指向的影响。
（三）、测划方向线
1、明确测向点在地图中的准确位置。
2、将安装好测向机的测绘尺的定位孔对准图中测向点并按入一个图钉，此点成为测向机转
动的轴心。
3、收测各电台信号并确定其双向哑点线后，顺测绘尺边线划一射线，即为该台
方向线并标注台号。
二、按方位角标划方向线
（一）、固定测向机：方法及注意事项基本同上，但要把方向清晰的磁棒一侧朝向测绘尺的后端。
（二）、固定指北针：将指北针前进方向箭头朝向测向机，用双面胶带纸或铜螺丝（需根据指北针的形状在指北针和直尺上另外打孔）固定在离测向机较远的直尺另一端。注意：
1、保证指北针前进方向箭头线与直尺边线重合（或平行）。
2、指北针不可离测向机太近，防止机内铁磁性物质的影响（建议不使用铁皮电池）。
（三）、固定地图、量角器：
1、将地图用胶带纸固定在绘图板上。
2、明确测向点在地图中的准确位置，以地图上标注的磁北线为基准，通过测向点划出另一磁北线。

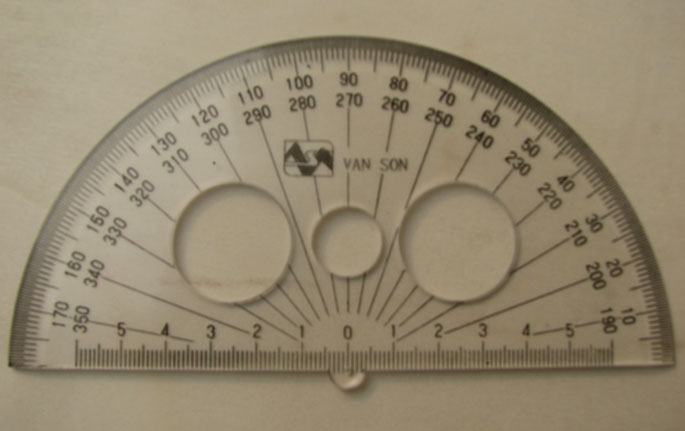

3、将量角器（见图3）的圆心与图上测向点重合，用图钉固定。量角器的0°―180°线与磁北线重合，并将量角器置于磁北线的左侧。
（四）、标划方向线
1、手持测向机，将指北针靠近身体（便于阅读），
转动指北针度盘，使定向箭头（N极）与前进方向箭头重合。
2、收测电台信号，准确确定双向哑点线后，保持测向机稳定不动，阅读磁针北所指角度。此角度若在0°-180°之间，即在量角器上找到该角度并在相应的图纸上标注点位，然后转动量角器，用其直线边缘通过该点划出一条射线，即为该台方向线；若红磁针所指角度在180°-360°之间，应旋转量角器180°，使其在磁北线的右侧，找出该角度，然后按同样方法标点划线。
3、若认为上述所划线段不够长，可延长，使其与另一测向点所测方向线交叉。

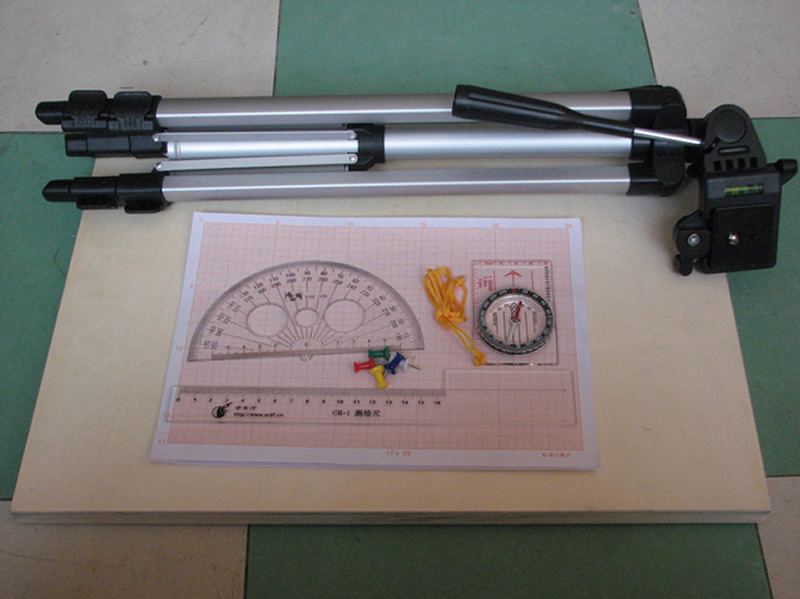

标图工具(标准）套件清单：
测绘尺：1条 坐标纸(250×170mm)：5张
量角器：1个 彩色工字图钉：4枚
DF40指北针：1个 标图板（290×440mm）：1块
说明书 ：1份 铝合金三脚架1套(515×1345mm 730g)
不锈钢固定板(固定在标图板上):1套
