主要技术参数：调频波段88MHz-108MHz；

  工作电源电压范围2.5V-5V；

  静态电流13.5mA；

  信噪比＞80dB；

  谐波失真＜0.8%；

  输出功率≥350mA。

  发射机工作电流：18mA，

  对讲距离50-100米。

价格：36元/套

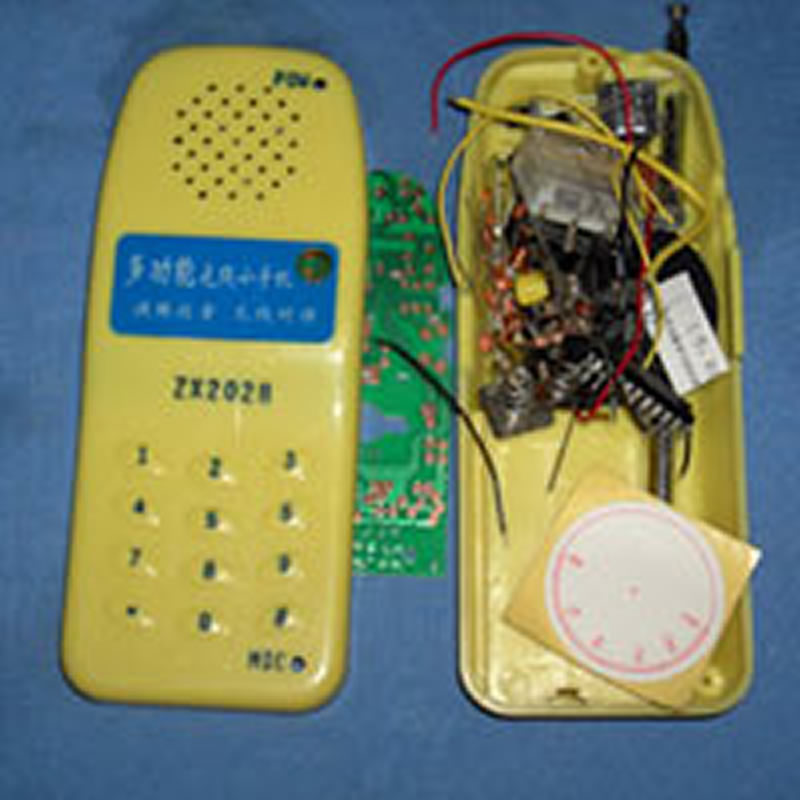

仿手机调频收音机、对讲机实验套件

此款收音机、对讲机实验套件克服了电路复杂、故障范围大、对讲距离近的矛盾。本电路经过优化组合，在原来的基础上使性能大大提高，从对讲20米讯速提高为50—100米，由于电路子简化，从而使制作更加容易。请在制作本套件时务必仔细阅读本说明书，它对自己的动手能力和理论水平都会有很大的提高。

一、装配说明  本套件用的核心芯片为D1800，它作为收音接收专用集成电路，功放部分选用D2822，对讲卫生发射部分采用两级放大电路。第一级为振荡兼放大电路；第二级为发射部分，采用专用的发射管使发射效率和对讲距离大大提高。它具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。只要按要求装配无误，装好后稍加调试即可收到电台，无需统调，是电子技术改进更新的理想套件。它既能收到电台又能相互对讲，不断激发了学生的好奇心。收音机的参数：调频波段88MHz—108MHz；工作电源电压范围2.5V—5V；静态电流13.5mA；信噪比>80dB；谐波失真<0.8%；输出功率≥350mA。发射机工作电流：18mA；对讲距离50—100米。

1、收音机（或接收）部分原理；调频信号由TX接收，经C9耦合到IC1的19脚内的混频电路。IC1第1脚内部为本机振荡电路，1脚为本振信号输入端，L4、C、C10、C11等元件构成本振的调谐回路。在IC1内部混频后的信号经低通滤波器后得到10.7MHz的中频信号，中频信号由IC1的7、8、9脚内电路进行中频放大、检波。7、8、9脚外接的电容为高频滤波电容。此时，中频信号频率仍然是变化的，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后的音频信号从11脚输出，经过R10、C25、RP，耦合至IC2进行第二次功率放大，推动扬声器发出声音。

2、对讲发射原理：变化着的声波被驻极体转换为变化着的电信号，经过R1，R2、C1阻抗均衡后，由VT1进行调制放大。C2、C3、C4、C5、L1以及VT1集电极与发射极间的结电容Cce构成一个LC振荡电路，在调频电路中，很小的电容变化也会引起很大的频率变化。当电信号变化时，相应的Cce也会有变化，这样频率就会有变化，就达到了调频的目的。经过VT1调制放大的信号经C6耦合至发射管VT2通过TX、C7向外发射调频信号。VT1为9018是振荡放大三极管，VT2为D40是专用发射管。

3、焊接与安装：一般先装低矮、耐热的元件，最后装集成电路。应按如下步骤进地焊接：（1）清查元器件的质量，并及时更换不合格元件；（2）确定元件的安装方法，由孔距决定，并对照电路图核对电路板；（3）将元器件弯曲成形，本电路所有的电阻（除R12外）均采用立式插装，尽量将字符置于易观察的位置，字符应从左到右、从上到下。以便于以后检查，将元件脚上锡，以便于焊接；（4）插装：对照电路板对号插装，有极性的元件要注意极性，如集成电路的脚位等；（5）焊接：各焊点加热时间及用锡量要适当，防止虚焊、错焊、短路，其中耳机插座、三极管等焊接时要快，以免烫坏；（6）焊后剪去多余引脚，检查所有焊点，并对照电路图仔细检查，并确认无误后方可通电。

4、安装提示；（1）发光二极管应焊在印制板反面，对比好高度和孔位再焊接；（2）由于本电路工作频率较高，安装时请尽量紧贴线路板，以免高频衰减而造成对讲距离缩短；（3）焊接前应先将双联用螺丝上好，并剪去双联拔盘圆周内多余高出的引脚再焊接；（4）J1可以用剪下的多余元件脚代替，TX的引线用粗软线连接；（5）为了防止集成电路被烫坏，套件中配备了集成电路插座，22脚插座由一个14脚插座和一个8脚插座组成，请务必要焊上；（6）耳机插座上的脚要插好，否则后盖可能会盖不紧；（7）线路板请用两粒Ф2*5的自功螺丝固定；（8）按钮开关K1外壳上端的脚要焊接起来，以保证VD的正极与地可靠的接触。

5、测试与调整：元器件以及连接导线全部焊接完后，经过认真仔细检查后即可通电调试（注意最好不要用充电电池）：（1）收音（或接收）部分的调整：首先用万用表100mA电流档（其它档也行，只要≥50aA档即可）的正负表笔分别跨接在地和K的GB之间，这时的读数应在10～15mA左右，这时打开电源开关K，并将音量开至最大，再细调双联，这时应收得到广播电台，若还收不到应检查有没有元件装错，印刷电路板有没有短距或开路，有没有焊接质量不高，而导致短路或开路等，还可以试换一下IC1，本机只要装配无误可实现一装响。排除故障后找一台标准的调频收音机，分别在低端和高端收一个电台，并调整被调收音机L4的松紧度，使被调收音机了能收到这两个电台，那么这台被调收音机的频率覆盖就调好了。如果在低端收不到这个电台，说明应减少L4的匝数，在高端收不到这个电台，说明应增加L4的匝数，直至这两个电台都能收到为止，调整时注意用无感起子或牙牙、牙刷柄（处理后）拔动L4的松紧度。当L4拔松时，这时的频率就增高，反之则聊低，注意调整前请将频率指示牌贴好，使整个圆弧数值都能在前盖的小孔内看得见（旋转调台拔盘）。（2）发射（或对讲）部分的调整：首先将一台标准的调频收音机的频率指示调在100MHz左右，然后将被调的发射部分和开关K1按下，并调节L1的松紧度，使标准收音机有啸叫，若没有啸叫则可将距离拉开0.2—0.5米左右，直到有啸叫声为止，然后再拉开距离对着驻极体讲话，若有失真，则可调整标准收音机的调台旋钮，直到消除失真。还可以调整L2和L3的松紧度，使距离拉得更开，信号更稳定。若要实现对讲，请再装一台本套件并按同样的方法进行调整，对讲频率可以自己定，如88MHz、98MHz、108MHz……这样可以实现互相保密也不至相互干扰。这样一台自己亲自动手制作的对讲机就实现了。

二、元件清单

原理图
